1SP0635

Single-Channel Plug-and-Play Driver with Master/Slave Operation

Reliable and safe operation of parallel connected high-voltage and high-power IGBT modules.
Sie haben Fragen zu unseren Produkten? Lassen Sie es uns wissen.
HY-LINE Technology GmbH
+49 89 614 503 10
sales@hy-line.de
  • Blocking voltages up to 3300V
  • Fibre-optic interfaces
  • +15V (regulated)/-10V gate driving
  • Direct paralleling of IGBTs
  • 2-level and multilevel topologies
  • Dynamic IGBT short-circuit protection
  • Dynamic Advanced Active Clamping DA2C
  • Built-in isolated DC/DC converter
  • Supply under-voltage lockout
  • Gate monitoring
  • Creepage and clearances acc. to IEC 60077-1
  • UL compliant
  • Superior EMC
  • Reliable, long service life

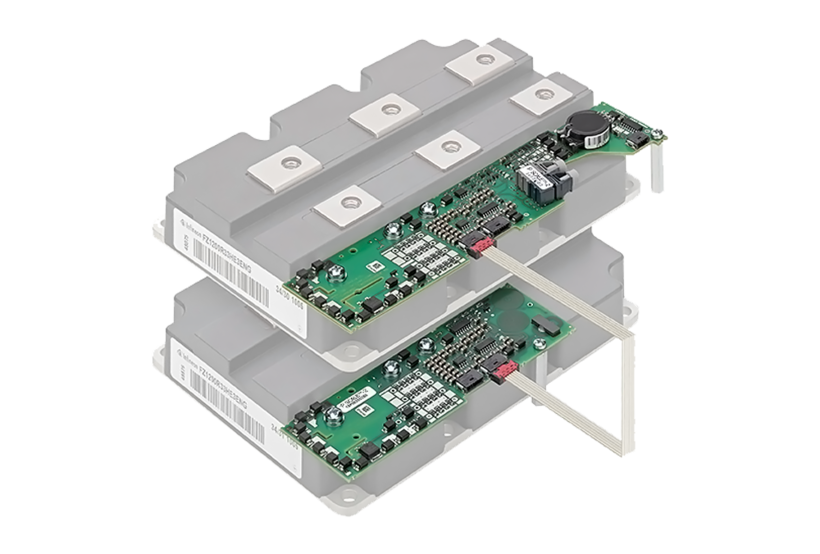

1SP0635 SCALE-2 Plug-and-Play drivers safely and reliably drive 130 x 140 mm and 190 x 140 mm high-voltage and high-power IGBT modules ranging from 1200 V to 3300 V. They are optimised for use in high-reliability applications in the rail industry.   The drivers operate in a master/slave configuraion that allows the safe operation of parallel-connected IGBT modules. The master (1SP0635V or 1SP0635S) can be used as a stand-alone driver without slave to drive a single IGBT module or it can be used with up to three slaves (1SP0635D) to drive up to four parallel-connected IGBT modules.  The master drive is equipped with a fiber-optic interface and global fault management. In master/slave configurations, the slaves are connected to the master by a bus cable which distributes the common command signal and the secondary-side supply voltages from the DC/DC converter.  1SP0635 drivers are based on CONCEPT's highly-integrated SCALE-2 chipset. Therefore the single-channel drivers are high-performance, complete and extremely compact. The SCALE-2 chipset also reduces the component count by up to 80% compared to conventional solutions, thus significantly increasing reliability and reducing costs. The drivers are equipped with Dynamic Advanced Active Clamping (DA2C), short-circuit protection, built-in DC/DC converters, regulated turn-on gate driving voltage and supply-voltage monitoring.  Perfectly-matched drivers are available for all mechanically-compatible IGBT modules. Plug-and-play configuration allows immediate operation after mounting, so the user needs to invest no time and effort in designing or adjusting the driver for a specific application. Fiber-Optic Interface Options
Fiber-optic links are used to provide electrical insulation for the command and status-feedback signals. Two versions of fiber-optic interfaces are available:
  • 1SP0635V, equipped with Versatile links
  • 1SP0635S, equipped with ST links
For details, please check the product documentation.

Power Integrations bietet hochintegrierte IGBT-Treiber. Basierend auf jahrzehntelanger Erfahrung wurden für die Treiber- und Überwachungsfunktionen ASICs entwickelt, die zusammen mit den induktiven Übertragern das Kernstück der Treiber bilden. Umfangreicher Applikationssupport beim Design wird angeboten.

Hochintegrierte Treiberbausteine: günstiger als diskrete Eigenentwicklung

MOSFETs und IGBTs sind im Gegensatz zu bipolaren Leistungshalbleitern angenehm mit wenig Leistung zu steuern. Doch müssen hohe Gate-Kapazitäten umgeladen und bei gestockten IGBTs für HGÜ (Hochspannungs-Gleichstrom-Übertragung) auch große Potentialdifferenzen überbrückt werden. Hinzu kommen Schutzfunktionen für die Leistungshalbleiter und eine negative Vorspannung zu sperrender IGBTs, damit diese nicht infolge von Transienten in Brückenschaltungen durchschalten und ausfallen können.

Angesichts der hohen Spannungen ist hier einiges Know-How erforderlich. So sind spezielle Vorschriften zu Isolationsabständen, Luft- und Kriechstrecken und der Teilentladungsfestigkeit einzuhalten und diese auch mit teuren Messgeräten zu überprüfen. Ebenso ist die Degradation des Platinensubstrats und die Migration von Metallionen in diesem zu berücksichtigen, die andernfalls zu vorzeitigen Kurzschlüssen und Totalausfällen führen kann.

Statt aufwendige eigene Entwicklungen zu starten, ist es hier sinnvoll, erprobte, sichere unter Verwendung eigens entwickelter, monolithisch hochintegrierter Halbleiterbausteine sowie eigener Planar-Übertrager designte Treibermodule zu verwenden, wie sie Power Integrations unter der Bezeichnung SCALE (steht für Scaleable, Compact, All-purpose, Low-cost and Easy-to-use) anbietet. Power Integrations, zuvor CONCEPT, entwickelt seit über 30 Jahren IGBT-Treiberlösungen und verfügt deshalb über unerreichte Erfahrung mit dieser Thematik.

Die SCALE-Bausteine werden mit Standard-Logikpegeln von 3,3 bis 15 V angesteuert und sind im IGBT-Bereich sehr wirtschaftlich: Sie sind günstiger und zuverlässiger als konventionelle, diskrete Schaltungsdesigns, insbesondere, wenn es um die Ansteuerung von Hochvolt-IGBTs geht. Damit bietet HY-LINE Power Components Ihnen alles rund um Wechselrichter und Hochleistungs-DC/DC-Wandler aus einer Hand.

Es gibt von Power Integrations einerseits allgemeine Module, die SCALE Driver Cores, und andererseits auf bestimmte IGBT-Module angepasste Bausteine, die SCALE Plug-and-Play Driver. Hinzu kommen die monolithisch integrierten SCALE iDriver-Chips.
