AG953
Evaluation Board für Stromsensor SM225
Das Evaluationskit ermöglicht eine umfassende Erprobung des SM225-10E-Sensors und bietet dabei eine vollständig integrierte Testumgebung. Im Zentrum steht der SM225-10E, der über eine SPI-Schnittstelle mit einem Mikrocontroller verbunden ist. Die Spannungsversorgung des Sensors erfolgt über eine geregelte 3,3-Volt-Versorgung, was eine stabile und zuverlässige Funktion sicherstellt. Für maximale Flexibilität im Entwicklungsprozess bietet das Kit sowohl direkten Zugriff auf die Sensor-Pins als auch konfigurierbare Jumper zur einfachen Verbindung mit dem Mikrocontroller. Eine integrierte, stromführende 10-A-Leiterbahn unter dem Sensor ermöglicht die Evaluierung seiner Stromerfassungsfähigkeiten unter realistischen Bedingungen. Zusätzlich enthält das Kit einen kleinen Keramikmagneten, mit dem die Funktion des Sensors als Näherungssensor getestet werden kann. Abgerundet wird das Paket durch eine leistungsstarke und intuitiv bedienbare grafische Benutzeroberfläche mit Ein-Klick-Installation, die eine schnelle Inbetriebnahme und komfortable Datenauswertung erlaubt.

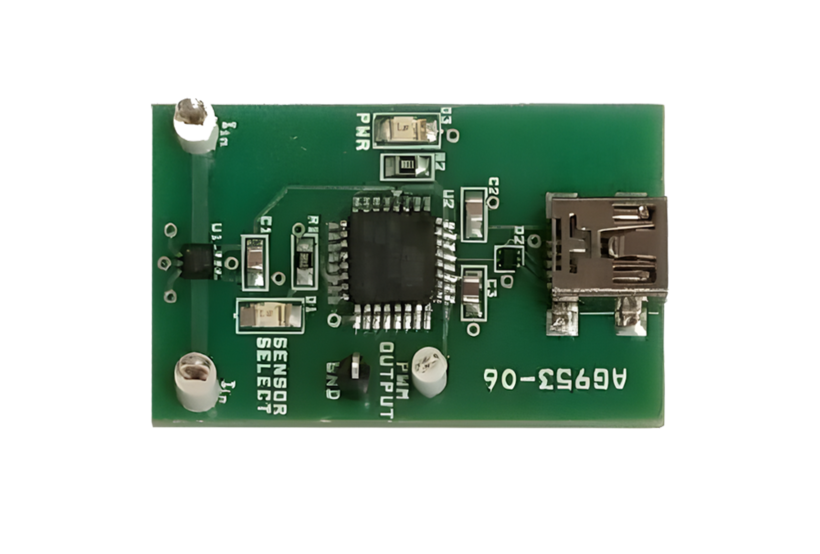

Das AG953 Evaluation Board dient dem Testen des NVE SM225-Stromsensors.
Das Evaluationskit enthält:
- USB-betriebenes Evaluation Board mit:
- einem SM225-10E-Sensor
- einem Mikrocontroller, der über SPI mit dem Sensor verbunden ist
- einer geregelten 3,3-Volt-Versorgung zur Versorgung des SM225-10E
- direktem Zugriff auf Sensor-Pins oder Jumper für Mikrocontroller-Verbindungen
- eine stromführende 10-A-Leiterbahn unter dem Sensor zur Auswertung der Stromerfassung
- Ein kleiner Keramikmagnet zur Auswertung als Näherungssensor
- USB-Kabel zum Anschluss des Boards an einen Computer
- Eine leistungsstarke, intuitive grafische Benutzeroberfläche mit Ein-Klick-Installation
Unter dem Markennamen IsoLoop hat NVE mehrere Serien von Kopplern und Transceivern für die schnelle Datenübertragung auf magnetischer Basis entwickelt.
Die NVE Corporation ist führend in der kommerziellen Umsetzung von "Spintronics", einer Nanotechnologie, die die Drehimpulse von Elektronen auswertet statt ihrer Ladung wie in der Elektronik, um Information zu gewinnen, zu speichern und zu übertragen.
Das Unternehmen fertigt High-Performance Spintronic Produkte wie Sensoren und Koppler. Diese bieten kleinere Bauformen, höhere Genauigkeit, Geschwindigkeit und Robustheit als konventionelle Bausteine. NVE Bauteile sind beliebt für industrielle, medizinische und wissenschaftliche Anwendungen. Die verwendeten Spintronic-Technologien sind GMR - Giant Magneto Resistance und TMR - Tunnel Magneto Resistance.
NVE wurde 1989 von Dr. James M. Daughton, einem ehemaligen Honeywell-Manager, gegründet. Das Unternehmen sitzt in Eden Prairie, Minnesota, USA, einem Vorort von Minneapolis.
