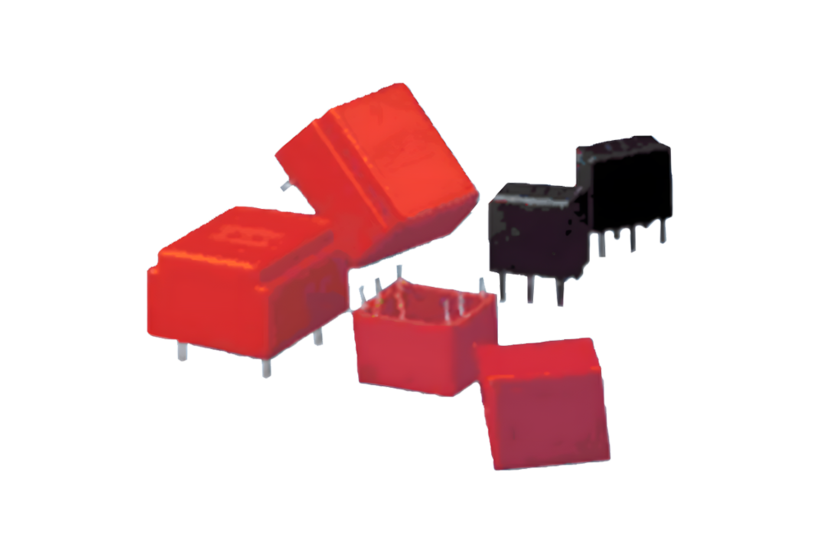

Ansteuerübertrager
Ansteuerung schneller MOSFETs, IGBTs und Transistoren
Ansteuerübertrager mit zwei oder drei Wicklungen sind speziell für die Ansteuerung von Leistungshalbleitern wie MOSFETs, IGBTs und bipolaren Transistoren ausgelegt. Sie arbeiten zuverlässig im Frequenzbereich von 20 bis 200 kHz und sind für einen nominalen Primärstrom zwischen 0,1 und 0,6 A ausgelegt. Die Spannungs-Zeit-Fläche liegt im Bereich von 5 bis 300 µVs, wodurch eine effiziente Übertragung des Steuersignals gewährleistet wird. Je nach Ausführung unterstützen die Übertrager Arbeitsspannungen von 400 bis 1500 V AC. Die Isolationsfestigkeit reicht – gemäß IEC742 und IEC950 – von 440 V bis zu 7 kV, was eine sichere galvanische Trennung zwischen Steuer- und Leistungskreis ermöglicht. Das Gehäuse besteht aus selbstlöschendem Material nach UL94-HB und ist zur Verbesserung der elektrischen Eigenschaften sowie zur Erhöhung der mechanischen Stabilität vakuumvergossen.
- Mit 2 oder 3 Wicklungen
- Treiben MOSFETs, IGBTs und bipolare Transistoren
- Nominaler Primärstrom: 0,1...0,6 A
- Spannungszeitfläche: 5...300 µVs
- Frequenzbereich: 20...200 kHz
- Arbeitsspannung: 400...1500 V AC
- Isolationsfestigkeit: 440 V bis 7 kV; (IEC742, IEC950)
- Selbstlöschendes Gehäusematerial nach UL94-HB; vergossen unter Vakuum
- Auch individuell nach Ihren Spezifikationen möglich
Mit dem Hersteller Sirio bieten wir eine breite Auswahl an Induktivitäten an. Die induktiven Bauteile zeichnen sich durch eine sichere galvanische Trennung verbunden mit gleichbleibend hoher Qualität aus.
